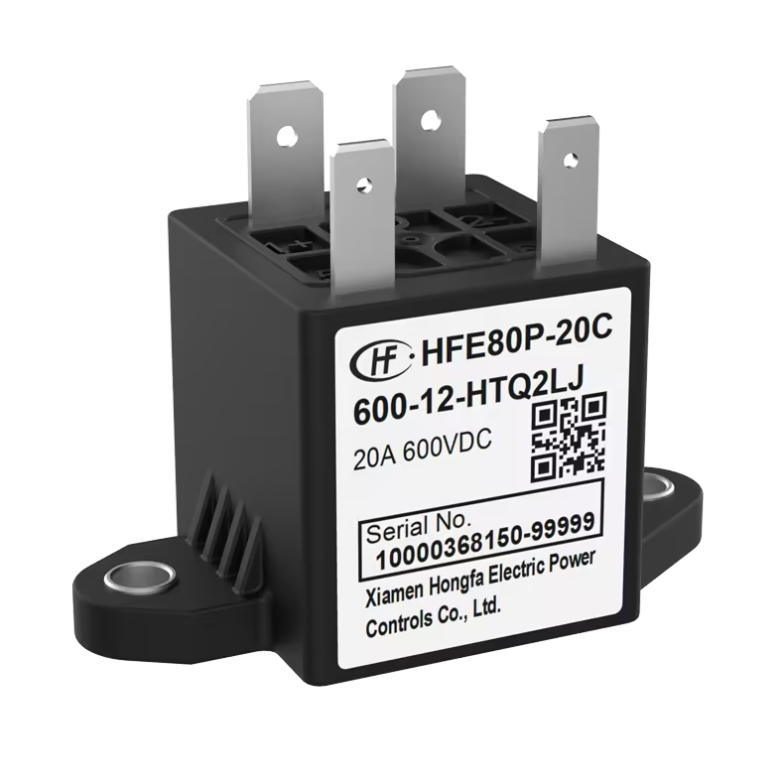

宏发 HFE80P-20C 直流继电器

一、产品简介

HFE80P-20C 是宏发（HONGFA）推出的高性能高压直流继电器，采用陶瓷钎焊密封结构搭配氢气保护气体，依托磁吹灭弧技术，可实现高压直流电路安全快速分断。该系列产品具备耐压高、载流能力强、动作响应快、结构稳固等特点，线圈规格丰富，同时提供多种引出端形式，适配不同安装场景，广泛应用于新能源汽车、充电桩、光伏储能、工业直流电源等直流供电系统，是高压直流回路通断控制的主流优选器件。

二、核心特性

1. 高压大电流承载最大直流切换电压可达 750VDC，额定直流切换电流 30A，可长期稳定承载 20A 负载，满足中高压大功率直流回路使用需求。

2. 可靠灭弧与密封设计采用磁吹灭弧原理，高效熄灭分断电弧；搭配陶瓷钎焊密封工艺与氢气保护气体，隔绝外界环境干扰，大幅提升产品使用寿命与运行稳定性。

3. 快速动作响应动作时间≤30ms，释放时间≤10ms，通断响应迅速，适配对时序有要求的电控系统。

4. 高绝缘防护线圈与触点间介质耐压达 3000VAC（1 分钟），爬电距离充足，绝缘性能优异，规避高压漏电、击穿风险。

5. 多规格适配提供 DC12V、DC24V、DC48V 三种主流线圈电压，同时区分印制板式、快连接式两种引出端，兼容 PCB 焊接、线束对接等不同装配方式。

6. 标准工艺与合规认证单稳态线圈结构，额定线圈功率约 3W；触点采用 AgSnO₂材料，耐电弧、抗磨损；产品通过 UL、TUV、CQC、CE 等多项国际国内认证，符合行业安全标准。

7. 紧凑结构整体尺寸为 30.1mm（高）×29.2mm（长）×30mm（宽），塑封结构体积小巧，便于设备内部布局。

三、核心电气与结构参数

四、全系列主流型号

1. DC12V 线圈规格

· HFE80P/600-12-HTPAJ（印制板式）

· HFE80P/600-12-HTQ2AJ（快连接式）

· HFE80P/600-12-HTQ2BJ（快连接式）

· HFE80P/600-12-HTQ2LJ（快连接式）

2. DC24V 线圈规格

· HFE80P/600-24-HTPAJ（印制板式）

· HFE80P/600-24-HTQ2AJ（快连接式）

· HFE80P/600-24-HTQ2BJ（快连接式）

· HFE80P/600-24-HTQ2LJ（快连接式）

3. DC48V 线圈规格

· HFE80P/600-48-HTPAJ（印制板式）

· HFE80P/600-48-HTQ2AJ（快连接式）

· HFE80P/600-48-HTQ2BJ（快连接式）

· HFE80P/600-48-HTQ2LJ（快连接式）

五、典型应用场景

· 新能源领域：新能源汽车高低压回路、车载 48V 启停系统、直流充电桩主回路与辅助回路控制。

· 储能光伏：光伏发电系统、储能电站直流配电、储能变流器（PCS）通断控制。

· 工业电源：工业高压直流电源、直流变频设备、大型工控系统供电切换。

· 其他设备：轨道交通直流电控、大功率直流家电、特种直流供电装置。
