三相霍尔 BLDC 无刷电机驱动 IC

一、产品简介

BD63006MUV 是 ROHM 罗姆带霍尔检测三相 BLDC 无刷直流电机驱动芯片，采用 VQFN024V4040 小型 4×4mm 贴片封装，支持 120° 方波换相，供电 8-28V（最大耐压 33V），单路输出 1.5A，适合 12V/24V 小型三相无刷马达。内置 DMOS 功率管、电荷泵、省电模式、转向控制、短路刹车、FG 转速输出以及全套保护电路，外围器件少，非常适合小体积 OA 设备与消费类无刷电机方案。

二、核心产品特性

1. 120° 霍尔方波换相 适配三路霍尔传感器，依靠霍尔信号完成转子位置检测，实现三相换相；采用下桥臂 PWM 调速，控制简单，适合中小功率风机、小型无刷马达。

2. 集成 DMOS 功率输出管 上下桥总导通电阻典型 0.8Ω，内置电荷泵驱动上管 NMOS；支持 CW/CCW 正反转切换、短路急刹车功能。

3. FG 转速反馈输出 可配置 1FG / 3FG 转速脉冲输出，开漏输出，外接上拉电阻，方便 MCU 读取电机实际转速。

4. 低功耗待机模式 待机最大电流仅 1.7mA，内置 5V 稳压输出，可直接给外部霍尔元件供电，简化 BOM。

5. 完整内置保护机制

· CL 限流保护、OCP 过流锁存保护

· TSD 过热关断保护

· UVLO 欠压锁定、OVLO 过压保护

· MLP 电机堵转锁存保护，可通过引脚配置使能 / 关闭堵转保护，提升整机可靠性。

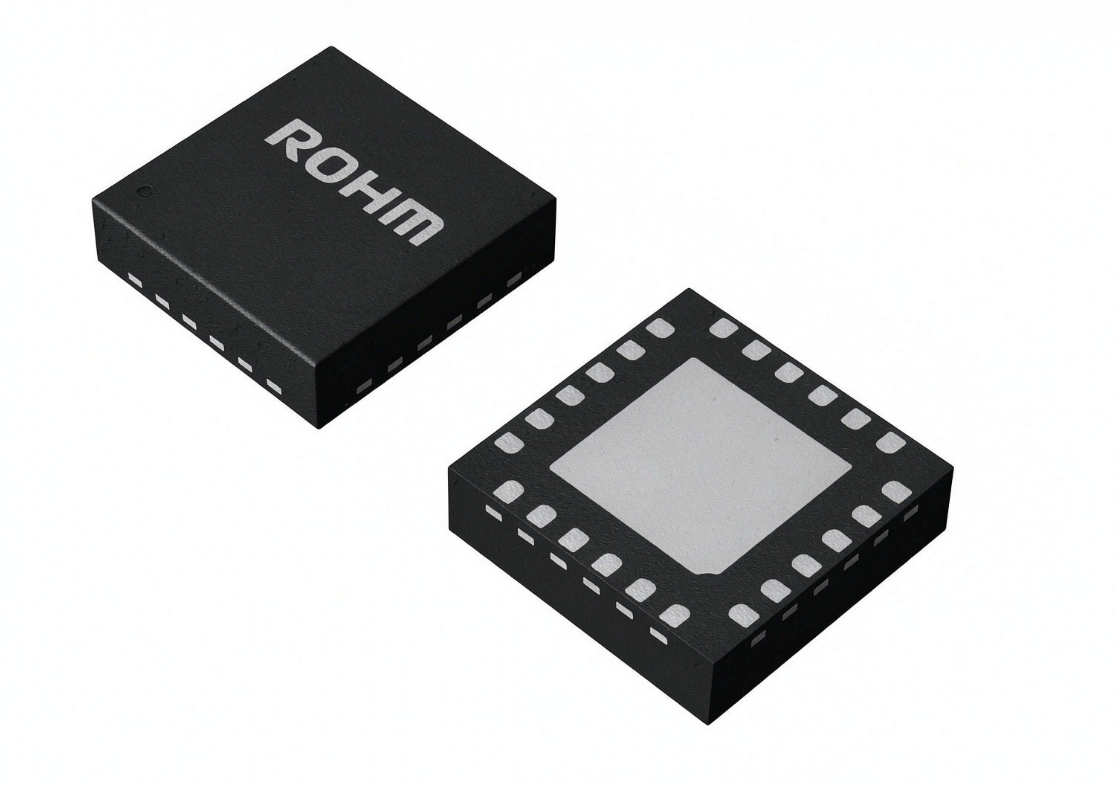

1. 超小贴片封装 VQFN-24（4.0×4.0×1.0mm），裸焊盘增强散热，卷带包装，适配 SMT 自动化贴片生产。

三、关键电气参数

四、典型应用场景

1. OA 办公设备：打印机、扫描仪、办公设备散热风机；

2. 消费电子：小型风扇、空气净化器、小家电内置三相无刷电机；

3. 小型工业设备：小型鼓风机、泵类、小型三相无刷马达驱动。
