强茂 Low VCE(sat) BJT 系列

一、产品简介

Low VCE (sat) 系列是强茂 PANJIT 推出低饱和压降双极型 BJT 晶体管，采用先进双极性外延制程，重点优化饱和压降 VCE (sat) 参数，开关性能优异，导通损耗更低，散热表现更佳，包含 NPN/PNP 极性，覆盖多款主流封装，适配各类中低速高效开关控制电路，可直接对标替代国际品牌同规格低饱和三极管，是消费、工业电源、驱动回路高性价比国产备选器件。

二、核心产品特性

1. 极低饱和压降 VCE (sat) 饱和状态 VCE (sat) 可低至 500600mV，导通损耗大幅降低，减少器件发热，改善整机热管理，不需要加大散热面积。

2. 高直流放大倍数 hFE 高增益特性，基极驱动电流需求小，简化前端驱动电路，降低 MCU IO 口负载压力。

3. 优秀开关转换性能 开关速度快，开关损耗小，适合频繁通断的开关应用。

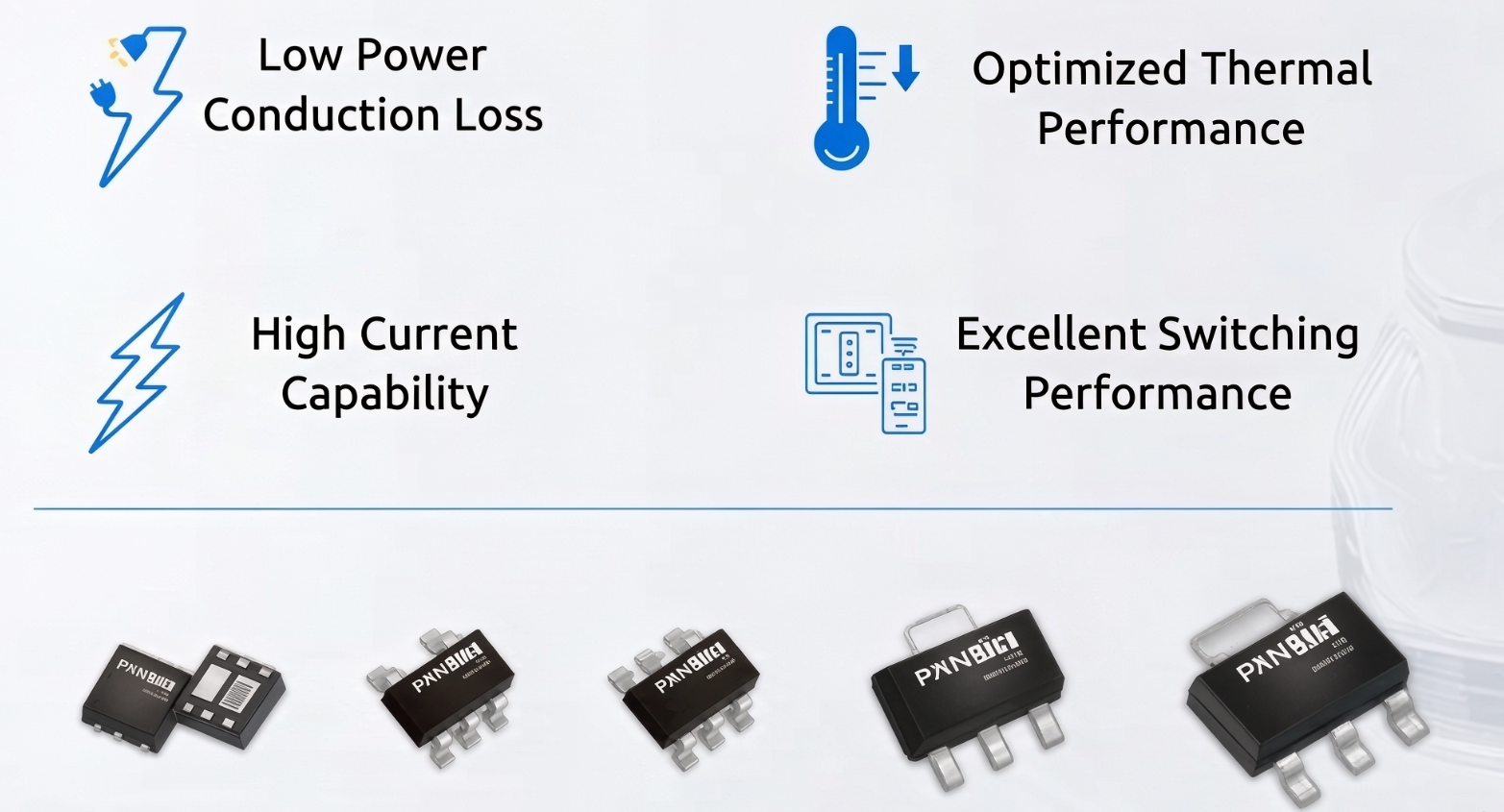

4. 丰富极性与封装选择 NPN、PNP 双极性齐全；封装覆盖 TO92、SOT23、SOT89、SOT223，直插、贴片方案兼顾，适配手工插件与 SMT 全自动产线。

5. 高可靠性宽温工作 器件结温最高可达 150℃，抗浪涌能力强，长期工作性能稳定；车规版本支持 AECQ101 认证。

6. 环保合规 全部符合 RoHS 无铅环保标准，可提供规格书、可靠性报告。

三、典型代表型号

四、典型应用场景

1. 电源适配器与充电器：次级开关管、电源使能控制、负载开关回路。

2. 继电器、电磁阀、小马达驱动：小家电负载开关，驱动小型执行器件。

3. LED 照明系统：LED 调光、背光驱动、恒流控制开关。

4. 电池管理设备：锂电池保护板、便携设备电源通路切换。

5. 工业控制板：PLC IO 驱动、电平转换、信号放大、过流保护电路。

6. 消费电子：白色家电、智能家居设备、各类开关控制模块。
