车规超宽安全工作区MOSFET

一、产品简介

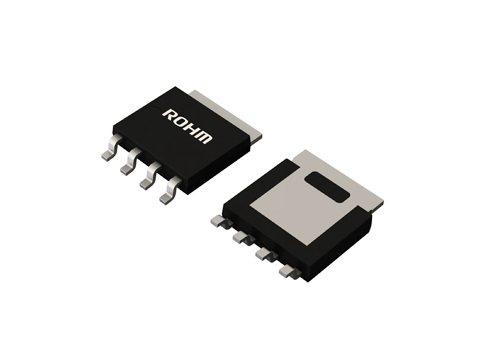

RS4P063BPHZG 属于 ROHM EcoMOS™系列，是100V 耐压车规级 N 沟道功率 MOSFET，采用 HPLF5060（4.9×6.0×1.1mm）贴片封装。通过抑制二次击穿的特殊器件结构，实现 Wide-SOA 超宽安全工作区，同等封装条件下 SOA 能力达到普通产品约 5 倍，可承受短时瞬时高功率脉冲应力，专为车载安全系统、保护电路开发；标准 5060 封装，便于现有 PCB 直接替换，减少改板成本与工时。同系列后续还将推出 HPLF8080、TOLG 封装型号。

二、核心产品特性

1. Wide-SOA 超宽安全工作区 优化元胞结构，抑制高压工况下二次击穿现象；VDS=100V、脉冲 100μs 条件，SOA 能力约为同尺寸常规 MOSFET 的 5 倍，耐受瞬时大电流高功率冲击，提升车载安全回路可靠性。

2. AEC-Q101 完整车规认证 满足汽车电子可靠性标准，适应车载复杂高低温、冲击振动环境。

3. HPLF5060 功率贴片封装 4.9×6.0mm 小型功率封装，支持 SMT 全自动贴装，散热性能优异，兼容现有板卡布局，可直接替代同封装器件。

4. 优良开关导通参数 Rds (on) 典型 4.9mΩ，最大 6.3mΩ；Qg=55nC，兼顾低导通损耗与开关性能。

5. 原厂配套设计资源 可提供 SPICE 仿真模型、评估工具，便于客户完成电路仿真与整机验证。

三、关键电气参数

备注：RY4P030BPHZG（HPLF8080）、RJ4P157BPHZG（TOLG）为同系列在开发型号。

四、典型应用场景

1. 车载安全系统：安全气囊气体发生器点火电路、安全带预紧器驱动回路；

2. 保护执行机构：烟火式断电器驱动；

3. 其它车载电路：各类短时承受大电流、高电压脉冲应力的车载安全及保护电路。
