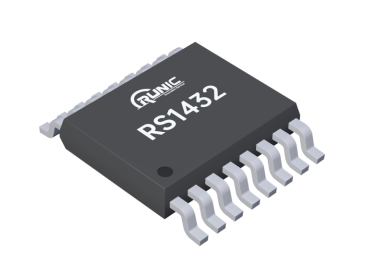

润石 RUNIC RS1432 转换芯片

一、产品简介

RS1432 是江苏润石推出双通道 16 位同步采样 SAR 模数转换芯片，采用全差分输入架构，最高 1MSPS 高速转换速率，内置两路独立可编程基准源，支持系统增益校准。芯片软硬件引脚、时序完全兼容进口 ADS8354，多项交流、直流性能优化升级，工业宽温 - 40℃~125℃，搭配 SPI 串行通信与双低功耗模式，专为工业采集、精密测量仪器、电力监测设备打造，是高速双通道 ADC 国产化替代核心方案。

二、核心产品特性

1. 高精度 16 位无丢码转换 典型积分非线性 INL=±1.7LSB，微分非线性 DNL=±0.7LSB，转换线性度优异，微弱信号采集误差极小。

2. 双通道同步差分采样 两路通道同步采样保持，消除多路信号相位差；全差分输入抑制共模干扰，适配电流、电压双路同步采集场景。

3. 高速转换性能 最高 1MSPS 吞吐速率，信噪比 SNR 高达 92.5dB，总谐波失真 THD=-98dB，动态范围 100dB，信号还原精度高。

4. 内置双路可编程基准源 两路独立基准电压，支持系统整机增益校准，省去外置基准芯片，简化外围 BOM 成本。

5. 宽电压供电 + 低功耗设计 模拟电源 4.5~5.5V、数字电源 1.62~5.5V；5V 标准工况功耗仅 50mW，搭载两种低功耗模式，按需降低整机能耗。

6. 工业级宽温可靠性 完整电气参数覆盖 **-40℃ ~ +125℃** 扩展工业温区，适配高温工控、户外监测、车载采集设备。

7. 完美 Pin-to-Pin 兼容进口芯片 TSSOP16 封装，引脚定义、SPI 通信时序与 ADS8354 完全一致，无需改版 PCB、底层驱动直接替换。

8. 标准化贴片封装 TSSOP16 紧凑型贴片，适配全自动 SMT 产线，体积小巧，节省 PCB 布局空间。

三、核心电气参数对照表

四、润石 SAR ADC 完整产品线布局

润石已量产 9 款 SAR 架构 ADC，覆盖 12/14/16bit 多通道、多速率型号：

1. 12bit：RS1461（1Msps 单通道）、RS1467（1Msps 16 通道）

2. 14bit：RS1472/RS1473（2Msps 双通道）

3. 16bit：RS1430A/B、RS1432、RS1433、RS1438（250k~1Msps 单 / 双通道） 全系内置 / 外置基准可选，覆盖低功耗便携、高速工业采集全场景需求。

五、典型应用场景

1. 工业数据采集系统：PLC 采集模块、多通道电压 / 电流同步监测、变频器信号采样

2. 精密测量仪器：ATE 自动化测试设备、示波器、信号分析仪、实验室检测仪表

3. 电力能源设备：储能 BMS、光伏逆变器、三相功率分析仪、继电保护装置

4. 医疗检测设备：心电、血氧、生化分析仪精密信号采集

5. 车载电子：车载多路传感器同步采样、电池监测系统

6. 物联网传感终端：多路温湿度、压力传感器同步采集板

PS：汉盈科技一站式提供润石全系列产品，如需规格资料、样品测试、技术交流、查库存等，欢迎和汉盈联系。
