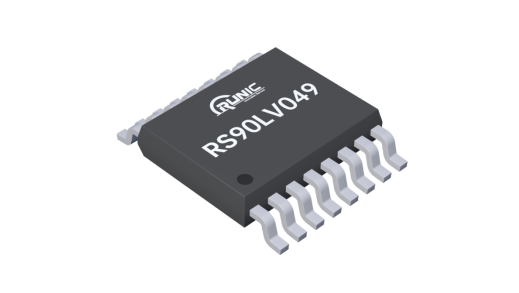

润石 RS90LV049 收发一体芯片

一、产品简介

RS90LV049 是润石推出双通道集成 LVDS 发送 + 接收收发器，单芯片集成 2 路 LVDS 驱动器、2 路 LVDS 接收器，完美遵循 TIA/EIA-644-A 行业标准，最高支持 400Mbps（200MHz）高速差分信号传输。芯片采用 3.3V 单电源供电，内置输入开路 / 短路失效保护，时序、电气参数与进口 xx90LV049 完全一致，可原位 Pin-to-Pin 替换，TSSOP16 贴片封装，工业宽温规格，适配板间高速通讯、图像传输、工控背板等场景，是 LVDS 接口国产化高性价比方案。

二、核心产品特性

1. 双通道收发集成 内置 2 组独立 LVDS 驱动、2 组 LVDS 接收通道，单颗芯片完成双向差分信号转换，简化 PCB 布局、减少物料数量。

2. 400Mbps 高速传输能力 最高 400Mbps/200MHz 带宽，差分输出 250~450mV，低压差分传输 EMI 干扰极低，长距离信号完整性优异。

3. 超低时序偏移，信号稳定 发送端差分偏移≤500ps，接收端差分偏移≤400ps；驱动器最大传播延时 2ns，接收器最大 3.5ns，时序精准无失真。

4. 内置故障安全保护 接收器自带开路、短路失效偏置电路，输入断线 / 短路时输出锁定固定高电平，杜绝系统误触发、死机。

5. 3.3V 单电源，低功耗三态设计 工作电压 2.7~3.3V，支持 EN/EN# 双使能脚控制全局三态关断，闲置时大幅降低整机静态功耗。

6. 工业级宽温可靠 完整电气参数覆盖 -40℃ ~ +85℃，高低温、电磁复杂工况长期稳定运行。

7. 完全兼容进口竞品 直流、交流电气参数与 xx90LV049 无差异，PCB、驱动程序无需修改，直接替代，降低替换开发风险。

三、核心电气规格

四、润石全系列 LVDS 产品矩阵

润石完整 LVDS 产品线覆盖单 / 双 / 四路驱动、接收、收发一体，一站式选型：

1. RS90LV011：单通道 LVDS 驱动器，SOT23-5，＞400Mbps

2. RS90LV012：单通道 LVDS 接收器，SOT23-5，＞400Mbps

3. RS90LV047：4 通道 LVDS 驱动器，TSSOP16，＞400Mbps

4. RS90LV048：4 通道 LVDS 接收器，TSSOP16，＞400Mbps

5. RS90LV049：双通道 LVDS 收发一体，TSSOP16，＞400Mbps

五、典型应用场景

1. 工业自动化：PLC 背板通讯、伺服编码器信号传输、多通道采集板高速互联

2. 图像显示设备：液晶屏 LVDS 接口、工业相机图像高速传输

3. 测试测量仪器：示波器、ATE 设备板间高速数据交互

4. 通信设备：交换机、服务器背板、高速线缆点对点传输

5. 医疗设备：超声影像、便携式检测仪器差分信号链路

6. 安防监控：高清摄像头、视频采集主板长线信号传输

PS：汉盈科技一站式提供润石全系列产品，如需规格资料、样品测试、技术交流、查库存等，欢迎和汉盈联系。
