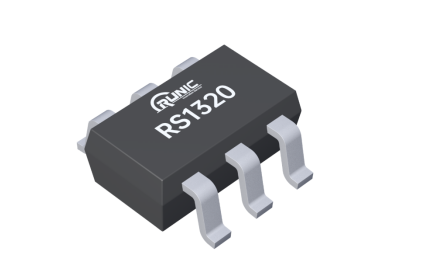

润石 RS1320 数模转换芯片

一、产品简介

RS1320 是江苏润石推出单通道 12 位电阻串架构电压输出 DAC，供电电压 2.7V~5.5V，兼容 SPI/QSPI/Microwire/DSP 四线串行通信接口。芯片针对线性误差、温漂、建立速度做专项优化，内置输出缓冲实现轨到轨电压输出，自带上电复位、低功耗掉电模式，工业宽温 - 40℃~+125℃，SOT23-6 微型贴片封装，引脚、电气参数完全兼容 DAC121S101，可直接 pin-to-pin 国产化替代，多用于工业采集、便携仪表、可控基准电压输出场景。

二、核心产品特性

1. 高精度线性输出，全程单调 典型 INL：-0.7~+1.2LSB，DNL 仅 - 0.1~+0.2LSB，全量程输出无断码，信号转换失真极低；零码误差 1.3mV、满量程误差 - 0.01% FS，温漂指标优异。

2. 轨到轨内置输出缓冲 无需外部运放，输出电压可贴近电源高低轨，简化外围电路，降低 BOM 成本。

3. 上电自动归零保护 上电复位电路默认输出 0V，开机无冲击电压，保护后端执行元件。

4. 超低功耗双模式 常规工作：1.17mW@3.6V / 2.94mW@5.5V； 掉电休眠模式功耗低至微瓦级，适配电池供电设备延长续航。

5. 快速电压建立 负载 500pF 条件下建立时间仅 6μs，响应速度快，适配动态调压、波形输出场景。

6. 通用高速串行总线 最高 30MHz SCLK，兼容主流 MCU SPI 接口，通讯适配性强。

7. 微型贴片 + 工业宽温 SOT23-6 小体积封装，节省 PCB 空间；-40℃~+125℃全温标定，户外、高温工控设备稳定运行。

8. 原位兼容进口 DAC121S101 直流 / 交流参数对标进口型号，PCB、底层驱动无需修改，替换零开发成本。

三、核心电气参数对照表

四、典型应用场景

1. 工业自动化设备：PLC 模拟调压模块、变频器 DA 控制、多路信号发生器

2. 精密测量仪器：便携检测仪、实验室信号源、ATE 自动化测试设备

3. 电池便携产品：手持仪表、穿戴设备、便携式采集终端

4. 电源与基准控制：数控可调基准电压、开关电源调压回路

5. 医疗检测设备：小型生化、心电设备模拟信号输出

6. 智能家居控制板：调光、调速、模拟量反馈调节电路
