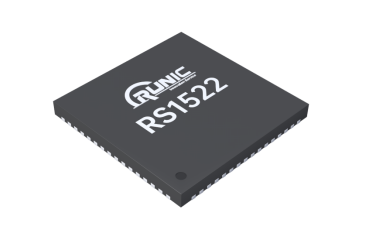

润石 RS1522 模数转换芯片

一、产品简介

RS1522 是润石推出双通道 14 位流水线型高速模数转换器，采用 Pipeline 架构，集成片内采样保持、时钟占空比稳定电路，最高支持 40MSPS 同步采样速率。模拟内核 1.8V 低压供电，数字端宽电压兼容 1.7~3.6V，内置 1.0V 精密基准，支持外部基准拓展量程；并行 14bit 数据输出搭配 SPI 配置总线，时序、引脚完整对标进口 AD9251，64QFN9×9 贴片封装，-40℃~+85℃工业温区，是高速采集、仪器、通信设备国产化替换核心方案。

二、核心产品特性

1. 双通道同步 14 位高速采样 20MSPS/40MSPS 两档速率可选，全差分模拟输入，1~2Vpp 可调输入量程，两路通道同步采集无相位偏差。

2. 低压低功耗设计 模拟 AVDD 典型 1.8V（1.7~1.9V）；数字 DRVDD 1.7~3.6V 兼容 1.8V/3.3V 主控； 功耗：95.5mW@20MSPS、146mW@40MSPS，待机模式仅 20mW，适配电池便携高速设备。

3. 优异线性与动态性能 典型 INL±0.65LSB、DNL±0.45LSB，全温区间线性漂移可控； 信噪比 SNR 最高 75.4dB，无杂散动态范围 SFDR 达 80dB，通道串扰低至 - 95dB，微弱信号采集精度高。

4. 内置全套辅助电路 集成采样保持器、时钟占空比稳定器、1.0V 精密内部基准，支持外接基准灵活调整满量程。

5. 灵活数字控制与编码 SPI 串口实现寄存器配置；支持偏移二进制、补码、格雷码、随机码四种输出编码；可配置同步时钟延时，适配多片级联同步系统。

6. 工业高可靠封装 64 引脚 QFN9×9 小型高密度封装，节省 PCB 布线；工作温度 - 40℃~+85℃，高低温设备长期稳定运行。

7. 原位兼容进口 AD9251 引脚排布、电气时序、寄存器定义完全匹配，PCB 与驱动程序无需修改，零成本直接替换。

图

三、核心电气参数（TA=25℃）

四、典型应用场景

1. 测试测量仪器：示波器、频谱分析仪、ATE 自动化测试设备、信号采集卡

2. 工业自动化：高速多通道同步采集板、伺服电流 / 电压采样、电力故障录波装置

3. 通信设备：射频中频采样、信号收发前端、基站采集模块

4. 医疗设备：超声影像、高频心电、生化分析仪高速信号采集

5. 安防与图像：工业相机、高清视觉检测、高速图像采集系统

6. 车载工控：车载高频传感、动力系统多路同步监测

PS：汉盈科技一站式提供润石全系列产品，如需规格资料、样品测试、技术交流、查库存等，欢迎和汉盈联系。
