天电光电 过零双向可控硅光耦

一、产品简介

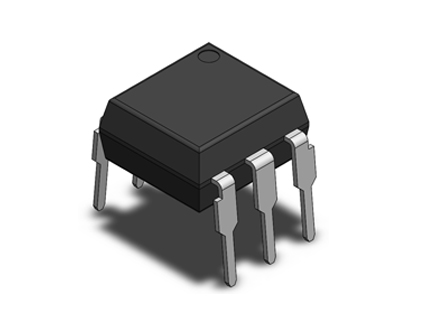

TD30X 系列是天电光电DIP6 直插过零触发型双向可控硅光耦，内部集成红外 LED 与过零检测光控双向晶闸管，5000Vrms 加强绝缘隔离，内置过零电路可抑制上电浪涌、降低 EMI 干扰。全系区分 250V/400V/600V/800V 四种断态耐压，搭配 5/10/15mA 三档触发电流可选，兼容 MOC3061/MOC3063 等进口过零光耦，家电、工控交流负载隔离驱动首选，具备全套安规环保认证，支持引脚成型定制。

二、核心产品特性

1. 内置过零触发电路 仅在交流电压零点导通，大幅减小开通浪涌电流，降低电路电磁干扰，保护后级双向可控硅、负载器件。

2. 5000Vrms 高绝缘耐压 加强绝缘等级，满足家电、工控、医疗设备安规认证要求，高低压完全隔离。

3. 多规格灵活选型 四种输出耐压：250V/400V/600V/800V；三档输入触发电流（5mA/10mA/15mA），适配强弱驱动 MCU 端口。

4. 优异电气稳定性 静态电压变化率 1000V/μs，抗电压突变冲击；持续通态电流 100mA，峰值浪涌电流 1A。

5. 宽温稳定工作 标准工作温度区间 -40℃ ~ 100℃，高低温工况参数一致性好。

6. 定制化封装服务 DIP6 直插塑封结构，支持客户定制引脚成型工艺。

7. 全套环保 & 安规认证 提供无卤 / 含黑 / 白胶体多版本，通过 UL、VDE、CQC 认证，附带 RoHS、REACH、卤素完整检测报告。

三、型号核心参数对照表

四、配套可下载资料

全系均可提供官方文件：产品规格书、应用设计手册、RoHS 检测报告（黑胶 / 白胶、无卤 / 含卤）、REACH 报告、卤素测试报告、UL/VDE/CQC 安规证书。

五、典型应用场景

1. 家用电器：空调风机、热水器、烤箱、灯具调光、风扇调速

2. 工业控制：PLC 交流输出模块、电磁阀、小型交流电机启停控制

3. 照明设备：LED 交流驱动、可控硅调光电路

4. 电源设备：交流固态继电器、开关电源交流侧隔离驱动

5. 仪器仪表、智能电表交流信号隔离
