天电光电 DIP7 双向可控硅光耦

一、产品简介

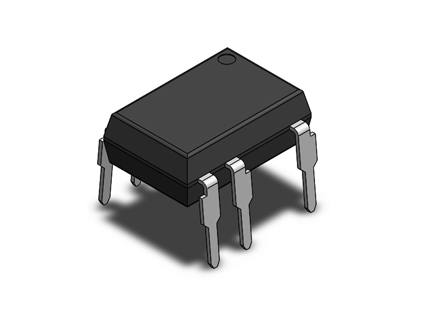

TDR223（过零触发）、TDR213（随机触发）为天电光电 DIP7 封装双向可控硅输出光耦，内置砷化镓红外 LED + 光敏双向晶闸管，5000Vrms 加强绝缘耐压，输出耐压 600V，提供 0.3A/0.6A/0.9A/1.2A 多档通态电流规格，输入触发电流典型 10mA。分为过零型、随机触发两大系列，适配 220V 交流负载隔离驱动，引脚兼容 MOC3052、MOC3062 等进口可控硅光耦，家电、工控、照明行业国产替代优选，全套 UL/VDE 安规、环保认证齐全。

二、核心产品优势

1. 双触发类型可选

· TDR223：过零触发，交流零点导通，抑制浪涌电流、降低 EMI 电磁干扰；

· TDR213：随机触发，任意相位导通，适合高频、快速通断控制场景。

1. 高安全隔离等级 隔离电压 5000Vrms，高低压完全电气隔离，满足家电、工控安规标准。

2. 多负载电流档位全覆盖 四款规格：0.3A / 0.6A / 0.9A / 1.2A 通态电流，适配小功率电磁阀、大功率风机、调光灯具等不同负载。

3. 优异抗干扰性能 高临界断态电压变化率，耐受电网电压冲击，交流工况工作稳定。

4. 标准 DIP7 直插封装 支持客户定制引脚成型工艺，适配自动插件、手工焊接生产线。

5. 宽温稳定运行 工作温度区间 -40℃ ~ +85℃，高低温设备均可长期稳定工作。

6. 全套认证资料 提供 UL、VDE 认证，配套 RoHS、REACH、卤素检测报告，分无卤 / 含黑胶版本可供选择。

三、全系列型号参数对照表

通用电气规格：隔离 5000Vrms、输出断态耐压 600V、典型触发电流 10mA。

四、配套可下载资料

产品规格书、应用设计手册； 环保报告：RoHS（无卤 / 含卤黑胶）、REACH、卤素检测报告； 安规证书：UL、VDE 官方认证文件。

五、典型应用场景

1. 家用电器：空调风机、洗衣机电机、电暖器、烤箱、交流灯具调光

2. 工业控制：PLC 交流输出、电磁阀、小型交流电机启停

3. 照明设备：LED 交流驱动、可控硅调光、智能开关

4. 电源设备：小型交流固态继电器、电源交流侧隔离驱动

5. 智能家居：智能插座、新风设备、温控系统交流控制回路
