天电光电 DIP8 双通道光耦

一、产品简介

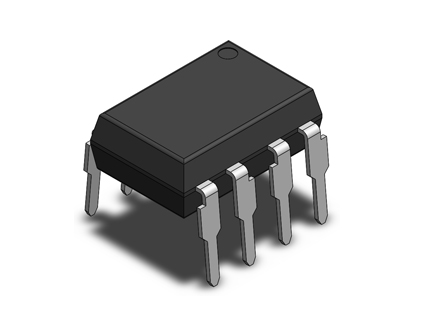

TD824/TD827 系列为天电光电DIP8 直插双通道晶体管光耦，分为 AC 双向输入型（TD824 系列）、标准 DC 单向输入型（TD827 系列），单封装集成 2 路独立隔离通道，隔离耐压 5000Vrms，集电极耐压 80V，提供多档 CTR 电流传输比可选。产品采用双模共面稳定封装，工业宽温 - 55℃~110℃，全套 UL/VDE/CQC 安规与无卤环保认证，可直接替代 TLP620-2、LTV827、EL827 等进口双通道光耦，适配开关电源、PLC、伺服、仪表等多路信号隔离场景。

二、核心产品特性

1. 双通道独立隔离 单颗 DIP8 封装内置 2 组光耦通道，节省 PCB 布板空间，适合双路同步信号隔离、双路反馈电路。

2. 两种输入类型可选 TD824/TD824 (B)：双向 AC 输入，正反向电流均可导通，适配交流检测回路； TD827/TD827 (B)：标准 DC 单向输入，常规直流信号隔离通用款。

3. 5000Vrms 高绝缘隔离 满足家电、工控、医疗设备安规标准，强弱电完全电气隔离，抑制地环路干扰。

4. 宽范围 CTR 档位 TD824 CTR：20~400%；TD827 CTR：50~600%，可根据放大需求选型。

5. 稳定电气性能 集电极 - 发射极耐压 80V，暗电流低，高低温下传输比漂移小。

6. 宽温稳定运行 工作温度区间 -55℃ ~ +110℃，高低温设备长期可靠工作。

7. 定制化封装服务 支持多种引脚成型加工；提供白色 / 黑色胶体、无卤 / 常规两种环保版本。

8. 全套权威认证 持有 UL、VDE、CQC 证书，配套 RoHS、REACH、卤素完整检测报告。

三、型号核心参数对照表

四、配套可下载技术资料

全系配套文件：产品规格书、应用设计手册； 环保报告：白胶无卤 RoHS、REACH、卤素检测报告； 安规证书：UL、VDE、CQC 官方认证文件。

五、典型应用场景

1. 开关电源：多路稳压反馈、高低压侧信号隔离

2. 工业自动化：PLC 双通道输入输出、伺服电机控制信号隔离

3. 变频设备：变频器采样、驱动信号隔离

4. 仪器仪表、智能电表：多路采集隔离

5. 家电控制板、锂电池保护板、通讯隔离电路
