BT131 灵敏门极双向可控硅

一、产品简介

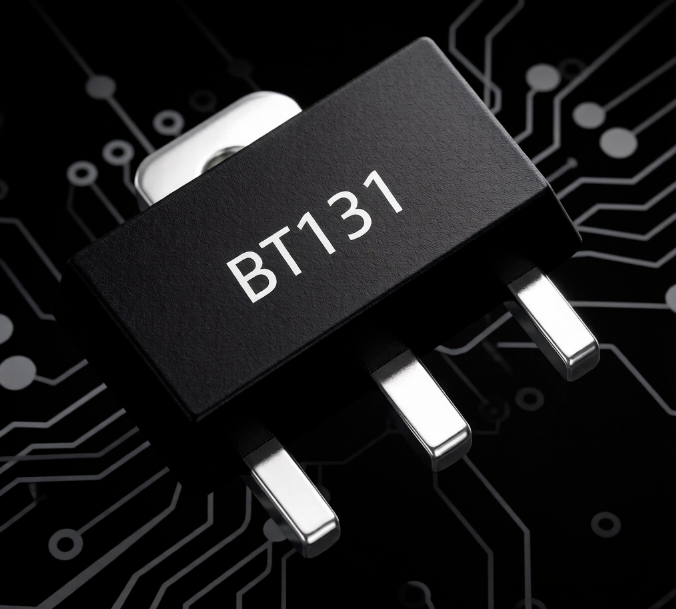

BT131 是中电微（JSZDSemi）推出的1A 小功率灵敏门极双向晶闸管（TRIAC），分 600V/800V 两种耐压型号，提供 TO-92 直插、SOT-89/SOT-223 贴片多封装选择。采用玻璃钝化台面工艺，门极触发电流低，MCU 可直接驱动，双向交直流均可导通，适合 220V 低压交流调光、调速、功率调节电路，引脚、参数兼容进口 BT131，是家电、小型工控国产替代优选功率器件。

二、核心产品特性

1. 灵敏门极低触发 门极触发电流 IGT 低至 3~10mA，单片机 IO 口无需驱动电路即可直接控制，简化外围设计。

2. 双向全象限导通 四象限稳定触发，正负交流半周均可可靠开通，适配交流开关、相位调压场景。

3. 600V/800V 双耐压规格 BT131-600（600V）适配常规 220V 民用电路；BT131-800（800V）适配电网波动大、有感应浪涌设备。

4. 优异浪涌耐受能力 非重复峰值浪涌电流 16A（20ms），可承受电机、灯具启动冲击电流。

5. 低通态压降 通态峰值电压 VTM≤1.5V，导通损耗小，长期工作温升低。

6. 多封装灵活选型 TO-92 直插、SOT-89、SOT-223 贴片，兼顾手工插件与全自动 SMT 产线。

7. 宽温高可靠 工作结温 - 40℃~+125℃，存储温度 - 40℃~+150℃，高低温工况参数稳定。

8. 环保合规 全系无铅工艺，符合 RoHS 标准，可提供完整规格书、可靠性报告。

三、核心电气参数（Ta=25℃）

四、完整型号与封装清单

1. BT131-600 TO-92（直插通用款）

2. BT131-800 TO-92（高耐压直插）

3. BT131-600 SOT-89 / SOT-223（贴片小型化）

4. BT131-800 SOT-89 / SOT-223（高压贴片）

五、典型应用场景

1. 家用小家电：风扇无级调速、台灯 / LED 调光、电热毯、烤箱功率控制

2. 智能设备：智能插座、温控模块、小型交流电子开关

3. 小型电机控制：风机、水泵、小型交流电机启停与调速

4. 仪器仪表：交流相位调压、小型固态开关模块

5. 照明驱动：可控硅调光电路、卤素灯、交流光源控制

PS：汉盈科技一站式提供中电微全系列产品，如需规格资料、样品测试、技术交流、查库存等，欢迎和汉盈联系。
