BT134 四象限灵敏双向可控硅

一、产品简介

BT134 是中电微（JSZDSemi）推出的4A 额定有效值四象限灵敏门极双向可控硅（TRIAC），采用玻璃钝化台面工艺，支持 600V/800V 两种阻断耐压，覆盖 TO-126 插件、SOT-223 贴片多封装规格，分 T 低触发、D 标准触发两大档位。门极触发电流低，可直接由单片机 IO 驱动，全四象限稳定导通，适配 220V 交流调速、调光、调温等中等功率负载，引脚、电气参数完全对标进口 BT134，是家电、小型工控国产替代主力功率器件。

二、核心产品特性

1. 4A 大功率承载，浪涌耐受强 额定通态有效值 4A，20ms 非重复浪涌峰值电流 25A，可承受电机、灯具启动瞬时大冲击电流。

2. 双触发档位灵活选型

· T 灵敏款：Ⅰ/Ⅱ/Ⅲ 象限 IGT≤3mA，Ⅳ 象限≤5mA，MCU 直驱无需外围驱动电阻；

· D 标准款：Ⅰ/Ⅱ/Ⅲ 象限 IGT≤5mA，Ⅳ 象限≤10mA，适配常规驱动电路。

1. 600V/800V 双高压规格 BT134-600 适配常规 220V 市电；BT134-800 适用于电网波动大、存在感应浪涌的设备。

2. 全四象限均匀导通 正负交流半周均可稳定触发，相位调压、交流开关无导通死角，调光调速平顺无频闪。

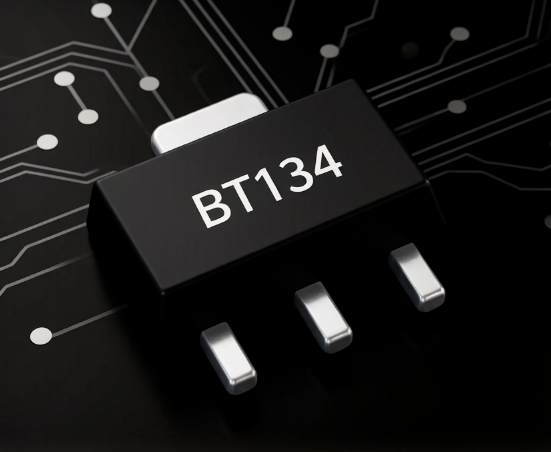

3. 多封装兼顾插件 / 贴片产线 TO-126 直插（自带散热焊盘，散热性能优异）、SOT-223 贴片，适配手工插件与全自动 SMT 贴片生产。

4. 低导通损耗 通态峰值压降≤1.7V，长时间工作温升低，散热设计简单。

5. 工业宽温高可靠 工作结温区间 - 40℃ ~ +125℃，高低温工况参数漂移小，长期运行稳定。

6. 环保合规 全系无铅生产，符合 RoHS 标准，可提供完整规格书、可靠性测试报告。

三、核心电气参数（Ta=25℃）

四、全系列完整型号清单

1、TO-126 插件封装

BT134-600T、BT134-600D、BT134-800T、BT134-800D

2、SOT-223 贴片封装

BT134-600T、BT134-600D、BT134-800T、BT134-800D

五、典型应用场景

1. 家用电器：吸尘器、吹风机、风扇无级调速、台灯 / LED 交流调光、电暖器、烤箱功率调节

2. 智能电气：大功率智能插座、交流温控模块、小型交流电子开关

3. 小型电动工具：手持打磨机、小型水泵、风机电机调速控制

4. 照明设备：卤素灯、交流 LED 可控硅调光驱动

5. 工控仪表：小型交流固态继电器、相位调压控制板

PS：汉盈科技一站式提供中电微全系列产品，如需规格资料、样品测试、技术交流、查库存等，欢迎和汉盈联系。
