BT137 四象限双向可控硅

一、产品简介

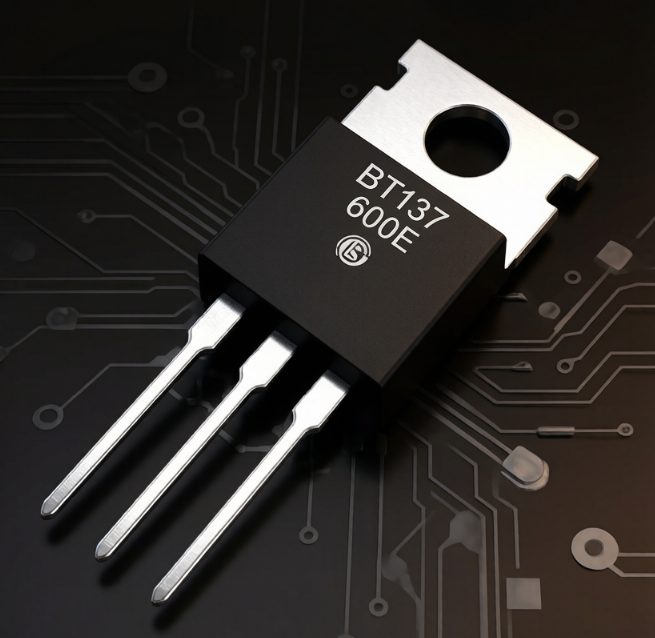

BT137 是中电微（JSZDSemi）推出的8A 中大功率四象限灵敏门极双向可控硅（TRIAC），采用玻璃钝化芯片工艺，提供 600V、800V 两种断态耐压规格，覆盖 TO-220 直插、TO-252 贴片主流封装，分 T 低灵敏触发、D 标准触发两类型号。全四象限稳定导通，门极触发电流低，单片机 IO 可直接驱动，承载电流大、浪涌耐受能力强，适配大功率家电、工业电机、调温调光设备，引脚、电气参数完全对标进口 BT137，是中功率交流控制国产替代优选功率器件。

二、核心产品特性

1. 8A 大电流负载能力 额定有效值通态电流 8A，20ms 非重复峰值浪涌电流可达 65A，可承受吸尘器、洗衣机、大功率风机启动瞬时冲击电流。

2. 双触发档位灵活选型

· T 灵敏款：Ⅰ/Ⅱ/Ⅲ 象限 IGT≤3mA，Ⅳ 象限≤5mA，MCU 直驱，无需额外限流驱动电路；

· D 标准款：Ⅰ/Ⅱ/Ⅲ 象限 IGT≤5mA，Ⅳ 象限≤10mA，适配常规驱动电路，抗干扰更强。

1. 600V/800V 双高压规格 BT137-600 适配常规 220V 民用市电；BT137-800 适配电网波动大、存在感应浪涌、户外设备。

2. 四象限均匀导通无死角 交流正负半周均可稳定触发，相位调压、电机调速、灯光调光运行平顺无频闪。

3. 多封装适配不同产线 TO-220 插件（自带大面积散热焊盘，散热性能优异，适合大功率持续负载）、TO-252 贴片，兼顾手工插件与全自动 SMT 贴片生产。

4. 低导通损耗、高抗电压变化率 通态峰值压降≤1.5V，dv/dt≥50V/μs，不易误触发，电路稳定性高。

5. 宽温工业级可靠性 工作结温区间 - 40℃ ~ +125℃，高低温机箱、户外设备长期工作参数稳定。

6. 环保合规 全系无铅工艺，符合 RoHS 标准，可提供完整规格书、可靠性检测报告。

三、核心电气参数（Ta=25℃）

四、全系列完整型号清单

TO-220 插件封装

BT137-600T、BT137-600D、BT137-800T、BT137-800D

TO-252 贴片封装

BT137-600T、BT137-600D、BT137-800T、BT137-800D

五、典型应用场景

1. 大功率白色家电：吸尘器、洗衣机、吹风机、空调风机、电暖器、烤箱功率调节

2. 照明设备：大功率卤素灯、交流 LED 可控硅调光、舞台灯光调压

3. 小型电动工具：打磨机、水泵、大功率风机电机无级调速

4. 智能电气：大功率智能插座、交流温控模块、小型交流固态继电器

5. 工业控制：220V 交流执行机构、加热设备调温、小型工控相位调压板

PS：汉盈科技一站式提供中电微全系列产品，如需规格资料、样品测试、技术交流、查库存等，欢迎和汉盈联系。
